Comment les équations différentielles aident-elles à modéliser les circuits RC ?

Introduction — pourquoi une exponentielle apparaît-elle dans un circuit électrique ?

Lorsqu’on branche un condensateur à une pile à travers une résistance, sa tension ne passe pas instantanément de 0 volt à la tension du générateur. Elle augmente progressivement. De même, lors de la décharge, elle ne tombe pas brutalement à zéro : elle décroît peu à peu.

Ce comportement peut être prévu grâce à une équation différentielle. Ma problématique est donc : comment les équations différentielles aident-elles à modéliser les circuits RC ?

Je vais partir des lois électriques du circuit, obtenir une équation différentielle, la résoudre, puis montrer comment sa solution permet de prévoir des temps de charge et de décharge avec une grande précision.

1. Transformer le circuit en équation différentielle

On considère un générateur de tension constante \(E\), une résistance \(R\) et un condensateur de capacité \(C\), montés en série.

La loi des mailles donne : \[ E=u_R(t)+u_C(t). \] Pour la résistance, la loi d’Ohm donne \[ u_R(t)=Ri(t). \] Et pour le condensateur, \[ i(t)=C\frac{du_C}{dt}. \]

En remplaçant \(i(t)\) dans la tension de la résistance : \[ u_R(t)=RC\frac{du_C}{dt}. \] On obtient donc : \[ \boxed{RC\,u_C'(t)+u_C(t)=E}. \]

À cet instant, le problème physique est devenu un problème mathématique : trouver la fonction \(u_C(t)\) qui vérifie cette équation et la condition initiale du circuit.

On peut déjà interpréter cette équation. Au début de la charge, \(u_C(0)=0\), donc \[ RCu_C'(0)=E. \] Ainsi, \[ \boxed{u_C'(0)=\frac{E}{RC}}. \] La pente est maximale au départ. Plus le condensateur se charge, plus \(u_C\) se rapproche de \(E\), donc plus la dérivée diminue. C’est exactement ce que l’on observe sur la courbe : elle monte vite au début puis s’aplatit.

2. Résoudre l’équation pendant la charge

On peut écrire l’équation sous la forme : \[ u_C'(t)+\frac1{RC}u_C(t)=\frac{E}{RC}. \] Une solution particulière constante est \(u_C(t)=E\).

L’équation homogène associée est \[ u'(t)+\frac1{RC}u(t)=0, \] dont les solutions sont \[ u(t)=Ke^{-t/(RC)}. \] La solution générale est donc : \[ u_C(t)=E+Ke^{-t/(RC)}. \]

Si le condensateur est initialement déchargé, \[ u_C(0)=0. \] Donc \[ 0=E+K, \] et \(K=-E\).

Finalement : \[ \boxed{u_C(t)=E\left(1-e^{-t/(RC)}\right)}. \] L’exponentielle n’est donc pas choisie parce qu’elle ressemble à la courbe expérimentale : elle est imposée par l’équation différentielle.

3. La constante de temps \(\tau=RC\)

On pose : \[ \boxed{\tau=RC}. \] La solution devient \[ u_C(t)=E\left(1-e^{-t/\tau}\right). \]

À l’instant \(t=\tau\), \[ u_C(\tau)=E(1-e^{-1}). \] Or \[ 1-e^{-1}\approx0{,}632. \] Donc : \[ \boxed{u_C(\tau)\approx0{,}632E}. \]

Après une constante de temps, le condensateur a atteint environ 63,2 % de sa tension finale. Cette grandeur \(\tau\) résume donc la rapidité du circuit.

Elle est aussi cohérente du point de vue des unités : dans l’exponentielle \[ e^{-t/(RC)}, \] l’exposant doit être sans dimension. Donc \(t\) et \(RC\) ont la même unité. Le produit \(RC\) s’exprime bien en secondes.

La constante de temps permet aussi de comparer rapidement deux circuits. Si on double \(R\) en gardant \(C\) identique, alors \(\tau\) double : la charge est deux fois plus lente. Même chose si on double \(C\). En revanche, la tension finale reste \(E\). Les paramètres \(R\) et \(C\) modifient donc la vitesse du phénomène, pas sa valeur limite.

On peut même réunir charge et situations intermédiaires dans une seule formule. Si le condensateur possède déjà une tension initiale \(U_0\) au moment où on le relie à une source \(E\), alors \[ \boxed{u_C(t)=E+(U_0-E)e^{-t/(RC)}}. \] Cette expression montre que l’exponentielle agit sur l’écart à la valeur finale. Après une constante de temps, cet écart est multiplié par \(e^{-1}\approx0{,}368\) : autrement dit, environ 63,2 % de l’écart initial a disparu. Cette lecture est plus générale que la seule charge à partir de zéro et explique pourquoi la constante \(\tau\) reste pertinente quelle que soit la tension initiale.

4. Prévoir un temps de charge grâce au logarithme

Prenons maintenant : \[ R=10\,000\ \Omega, \qquad C=100\ \mu F. \] Comme \[ 100\ \mu F=100\times10^{-6}F, \] on obtient \[ \tau=RC=1\text{ seconde}. \]

Avec un générateur de 5 volts : \[ u_C(t)=5(1-e^{-t}). \] Combien de temps faut-il pour atteindre 4 volts ?

On résout : \[ 4=5(1-e^{-t}), \] donc \[ e^{-t}=0{,}2. \] En utilisant le logarithme : \[ -t=\ln(0{,}2), \] puis \[ \boxed{t=\ln5\approx1{,}61\text{ s}}. \]

L’équation différentielle nous a fourni la fonction, et le logarithme nous permet maintenant de retrouver le temps correspondant à une tension donnée.

Ce calcul peut aussi être inversé. Si l’on connaît le temps nécessaire pour atteindre 80 % de la tension finale, on peut retrouver la constante \(RC\). C’est utile expérimentalement car il n’est pas nécessaire de connaître séparément la résistance et la capacité pour caractériser la rapidité du circuit.

5. Un condensateur est-il un jour complètement chargé ?

Mathématiquement, non. Pour tout temps fini, \[ e^{-t/\tau}>0, \] donc \[ u_C(t)

Dans la pratique, on fixe donc un seuil. Pour atteindre 95 % de la tension finale : \[ 1-e^{-t/\tau}=0{,}95. \] Ainsi, \[ t=-\tau\ln(0{,}05)\approx3\tau. \]

Pour 99 % : \[ t=-\tau\ln(0{,}01)\approx4{,}6\tau. \] Et à \(5\tau\), \[ 1-e^{-5}\approx0{,}9933. \] Le condensateur est donc chargé à environ \[ \boxed{99{,}3\%}. \] C’est pourquoi quelques constantes de temps suffisent pour considérer la charge pratiquement achevée.

6. La décharge : la même exponentielle, mais dans l’autre sens

Lorsque le générateur est retiré et que le condensateur se décharge dans la résistance, la loi des mailles donne : \[ u_R+u_C=0. \] Donc : \[ RC\,u_C'+u_C=0. \]

Si la tension initiale est \(U_0\), la solution est : \[ \boxed{u_C(t)=U_0e^{-t/(RC)}}. \]

À \(t=\tau\), \[ u_C(\tau)=U_0e^{-1}\approx0{,}368U_0. \] Il reste donc environ 36,8 % de la tension initiale.

Le même facteur exponentiel explique donc deux phénomènes opposés : \[ 1-e^{-t/\tau} \] pour la charge et \[ e^{-t/\tau} \] pour la décharge.

7. Retrouver expérimentalement la constante de temps

L’intérêt du modèle est aussi expérimental. Supposons qu’au temps \(t\), on mesure : \[ u_C(t)=0{,}80E. \] Alors : \[ 0{,}80=1-e^{-t/(RC)}. \] Donc : \[ e^{-t/(RC)}=0{,}20. \] En prenant le logarithme : \[ -\frac{t}{RC}=\ln(0{,}20). \] Ainsi : \[ \boxed{RC=\frac{-t}{\ln(0{,}20)}=\frac{t}{\ln5}}. \]

On peut donc déterminer expérimentalement la constante de temps \(RC\) sans connaître séparément la résistance et la capacité.

En pratique, on peut mesurer la tension \(u_C(t)\) avec un oscilloscope, relever le temps auquel elle atteint 63,2 % de sa valeur finale et lire directement une estimation de \(\tau\). On peut aussi utiliser le seuil de 80 % et la formule précédente. Le modèle mathématique devient ainsi un outil d’identification expérimentale.

8. Pourquoi ce modèle est-il utile en électronique ?

Un circuit RC peut servir à créer une temporisation, à lisser une tension ou à filtrer certaines variations d’un signal. Dans chaque cas, la constante \(RC\) fixe l’échelle de temps du comportement. Choisir \(R\) et \(C\), c’est donc choisir la vitesse de réponse du circuit.

Le modèle idéal a cependant des limites : une vraie résistance peut varier avec la température, un condensateur peut présenter des fuites, et une source réelle possède une résistance interne. Mais tant que ces effets restent faibles, l’équation différentielle du premier ordre fournit une excellente approximation.

Conclusion — une équation différentielle devient un outil de prévision

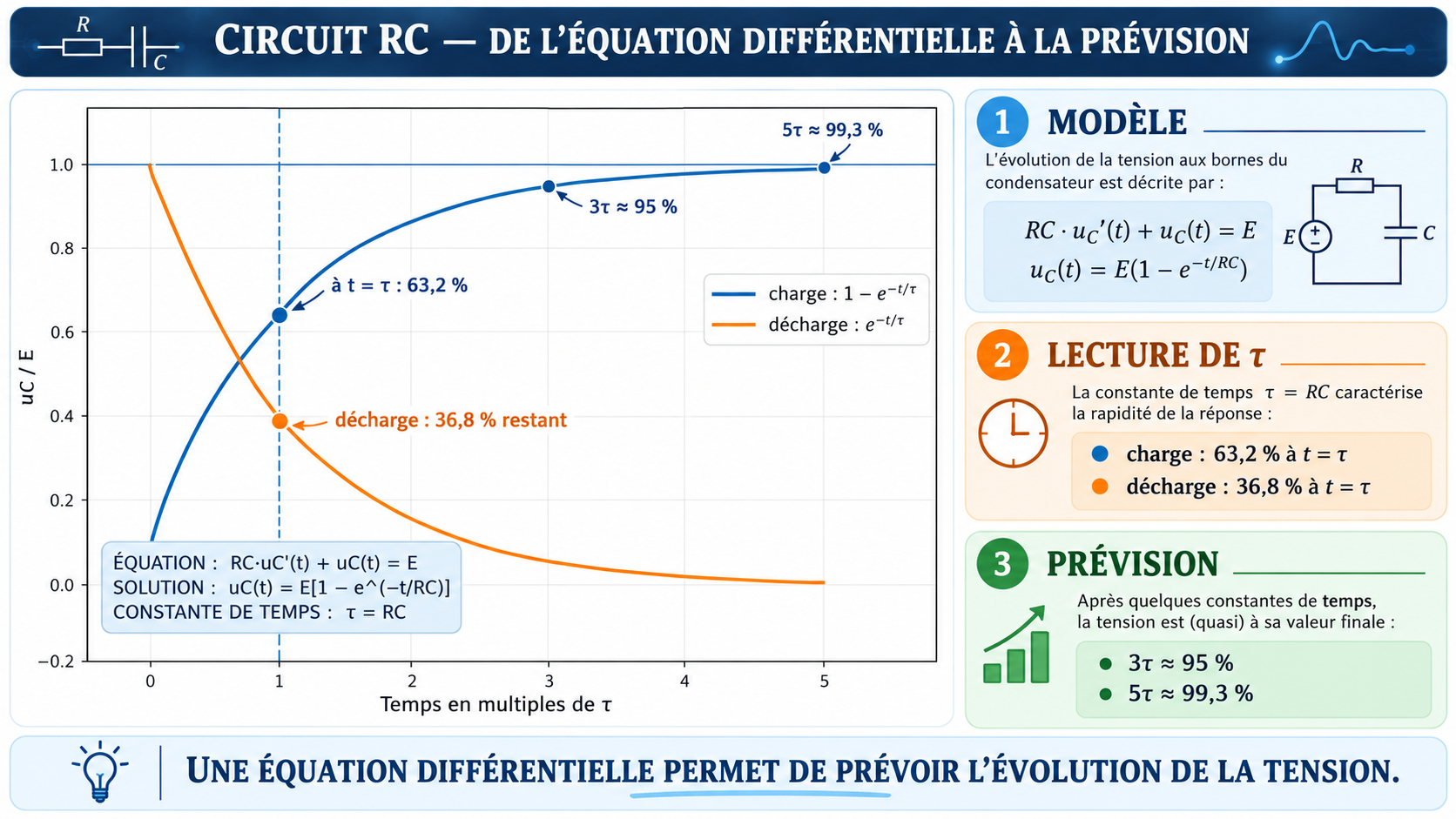

Le circuit RC montre très bien l’intérêt des équations différentielles. Les lois électriques donnent : \[ RCu_C'+u_C=E, \] puis la résolution fournit : \[ u_C(t)=E(1-e^{-t/(RC)}). \]

Cette seule fonction permet de prévoir la tension à tout instant, de calculer le temps nécessaire pour atteindre un seuil, de comprendre le rôle de la constante de temps et de modéliser aussi la décharge.

Ce sujet illustre aussi une idée générale de modélisation : une même équation différentielle peut apparaître dans des domaines très différents dès qu’une grandeur évolue proportionnellement à son écart par rapport à un état d’équilibre. Le circuit RC devient ainsi un exemple concret d’un mécanisme exponentiel que l’on retrouve dans de nombreux phénomènes physiques.

La conclusion est donc : \[ \boxed{\text{l’équation différentielle transforme les lois du circuit en prédictions quantitatives}.} \] C’est exactement ce qui fait le lien entre les mathématiques et la physique.
